Артикул: Т8S-ВW-05G-05

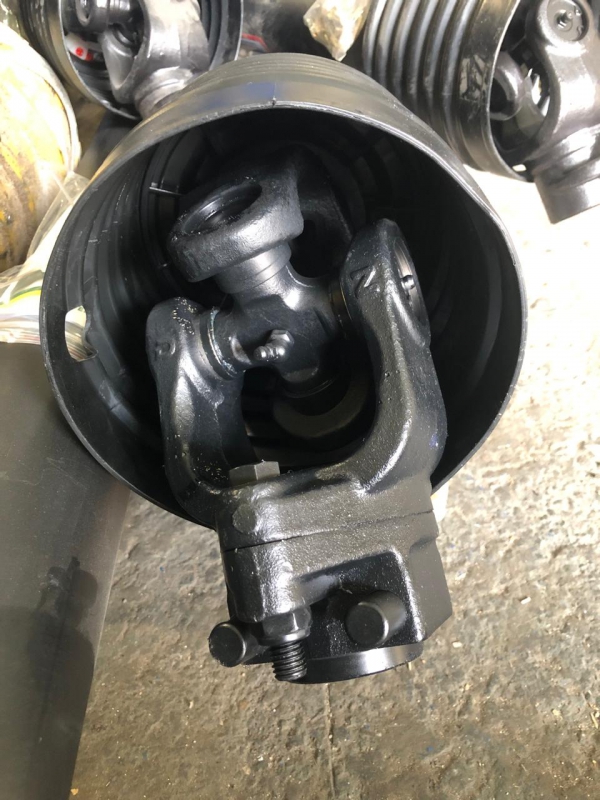

Вал карданный с защитным кожухом Т8 1,5м 20*20, Т8S-ВW-05G-05

Тип соединения 1      20 шлицов

Тип соединения 2      20 шлицов

Профиль трубы           треугольник

Крестовина                  35*106,5

Длина в нерабочем состоянии     1500мм (по краям)

Карданные валы 8-ой серия идет на пресс-подборщики, кормосмесители, мульчеры, почвофрезы и т.д.

Могут быть установлены:

  • вилки на 6 (1 3/8), 6 (1 ¾), 8, 20, 21 шлиц
  • муфты обгонные на 6 (1 3/8), 8 шлицов
  • муфты фрикционные на 6 (1 3/8), 6 (1 ¾), 8, 20, 21 шлиц

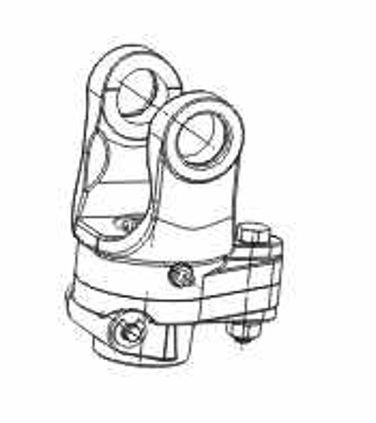

  • муфты со срезным болтом на 6 (1 3/8), 6 (1 ¾), 8, 20, 21 шлиц
  • широкоугольные шарниры на 6 (1 3/8), 6 (1 ¾), 8, 20, 21 шлиц

Широкий выбор карданов. Наши карданные валы износостойкие, прочные и надежные. Отправляем по всей России. Карданные валы 8-ой серии 1050Нм Т8-ВW-05G-05, ST8S-BW-11-11, с крестовиной 35х106,5 могут быть поставлены с концевыми вилками 6 шлицов, 8 шлицов, 20 шлицов, 21 шлиц, муфтой со срезным болтом 6 шлицов и 8 шлицов 3500 Нм срезной болт 12х65, фрикционной муфтой 6 шлицов, 8 шлицов, 20 шлицов 2500Нм широкоугольным шарниром 6 шлицов и 8 шлицов. Карданные валы 8-ой серия идет на пресс-подборщики, кормосмесители, мульчеры, почвофрезы.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ КАРДАННОГО ВАЛА

Карданный вал, как и все остальные основные органы любого агрегата, требует обслуживания. Мы рекомендуем следовать нескольким простым правилам, чтобы Ваш карданный вал служил как можно дольше.

  1. Любой карданный вал необходимо смазывать. Регулярная смазка карданного вала уменьшит его износ и увеличит срок службы.
    • Для смазки крестовин, шлицевых соединений и муфт подойдут смазки: Смазка № 158, ФИОЛ-2У, Литол-24. Смазывать данные элементы необходимо каждые 20 часов работы.
    • Для смазки трубы карданного вала лучше подойдет графитная смазка. Смазывать трубы необходимо каждые 40 часов работы.
  1. Перед работой необходимо проверять техническое состояние карданного вала, а именно и первостепенно – состояние стопорных колец. Повреждение или потеря стопорного кольца на шарнирном соединении вызывает мгновенное разрушение узла карданного вала, в следствие чего карданный вал приходит в негодность. Не исключено частичное повреждение самого агрегата или трактора, с которым работал этот карданный вал. Также обращайте внимание на защитный кожух. Он не должен быть поврежден. Не рекомендуется работа с поврежденным защитных кожухом карданного вала.
  2. Если карданный вал не используется в работе, рекомендуем хранить его в сухом, защищенном от погодных условий, месте.
  3. Укорачивание карданного вала должно производиться специалистами и требует особого внимания. На телескопическом карданном вале укорачивание должно производиться равномерно с обоих сторон, при этом, для надежного сцепления внутренней и наружной трубы, при раздвинутом (рабочем) состоянии площадь внутреннего соединения труб должна составлять не менее 70% от общей длины карданного вала. В противном случае появится вибрация и амплитуда вращения увеличится, что, в свою очередь, вызовет поломку карданного вала и выведет его из строя. Защитный кожух также требуется укоротить.
Подобрать подходящий карданный вал

Не хотите тратить время на поиск вала на сайте? Нужен вал по определенным параметрам? Поможем подобрать готовый карданный вал или соберем вал по вашим критериям. Для этого заполните форму и отправьте ее нам.
